Intro

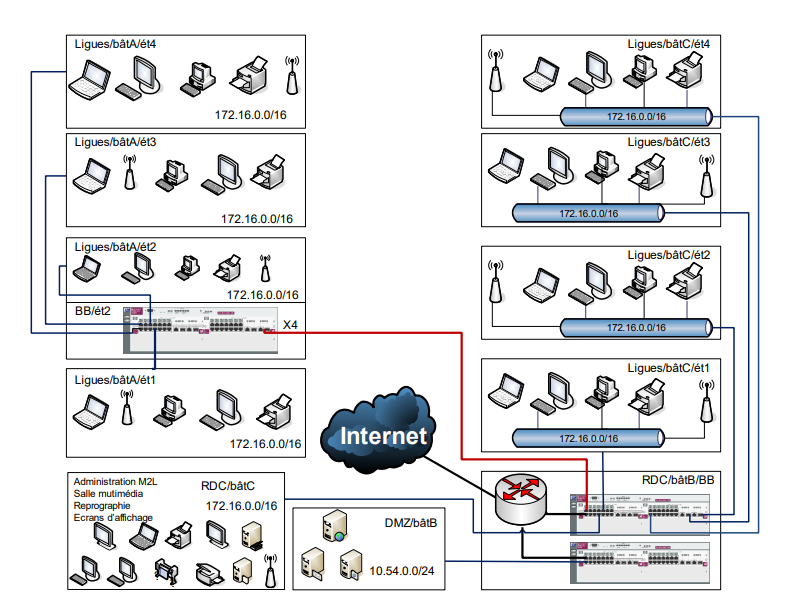

Dans ce TP, nous allons réalisier la configuration du réseau de la “Maison des Ligues”, un bâtiment qui accueil les différentes ligues sportives de la région Lorraine.
Les différentes missions
On va devoir configurer ce réseau, et pour cela plusieurs missions sont nécessaires :
Il va falloir segmenter le réseau, réfléchir au nombre de VLAN qu’il faut attribuer, aux IP…
On va ensuite devoir donner un configuration basique au équipements, de manière à ce qu’il s puissent se « ping » entre eux.
On va devoir mettre en place un serveur NTP, afin de synchroniser l’heure des équipements.
Mettre en place une solution de sauvegarde des configurations des équipements via TFTP sera fortement recommandé.
On devra aussi mettre en place un serveur Syslog, pour enregistrer les logs des équipements.
-La création d’ACL sera aussi une étape clé de ce projet, afin que note réseau puisse avoir un accès Internet. On pensera a adapter les ACL pour la DMZ.
la suite des missions arrive plus tard! 😊
1ere mission : segmentation du réseau
On va ici définir la segmentation de notre réseau, c’est à dire qu’on va définir le nombre de VLAN, ainsi que leur plage d’adresse.
- On va tout d’abord créer 80 VLAN, chacun de 32 adresses, qui seront adaptable en fonction du nombre de ligues présente dans le bâtiment grâce a VLSM.
| Nom du VLAN | Nombres de VLAN et d’adresses disponnible | Plage d’adresses |
|---|---|---|
| VLAN “Ligues” | 80 VLANs de 32 adresses | 172.16.0.1/27 - 172.16.9.254/27 |
- On va ensuite faire un VLAN pour le Wifi public. On va prévoir un grand nombre d’adresses au cas ou, avec 4 096 adresses disponible dans ce VLAN.
| Nom du VLAN | Nombres de VLAN et d’adresses disponnible | Plage d’adresses |
|---|---|---|
| VLAN “Wifi Publique” | 1 VLAN de 4096 adresses | 172.16.16.1/20 – 172.16.31.254/20 |
- On va créer un VLAN « Administration », de 27 adresses. Il sera réservé pour la salle d’administration.
| Nom du VLAN | Nombres de VLAN et d’adresses disponnible | Plage d’adresses |
|---|---|---|
| VLAN “Administration” | 1 VLAN de 27 adresses | 172.16.10.1/27 – 172.16.10.30/27 |
- Il y a une salle de reprographie dans le bâtiment. On va créer un VLAN de 32 adresses pour cette pièce.
| Nom du VLAN | Nombres de VLAN et d’adresses disponnible | Plage d’adresses |
|---|---|---|
| VLAN “Reprographie” | 1 VLAN de 32 adresses | 172.16.10.33/27 – 172.16.10.62/27 |
- Pour la salle Multimédia, on va aussi faire un VLAN de 32 adresses.
| Nom du VLAN | Nombres de VLAN et d’adresses disponnible | Plage d’adresses |
|---|---|---|
| VLAN “Multimédia” | 1 VLAN de 32 adresses | 172.16.10.65/27 – 172.16.10.94/27 |
- Pour l’Amphithéâtre, la salle de réunion, et la salle de convivialité, un VLAN filaire public sera nécessaire. 32 adresses seront suffisantes pour ce VLAN.
| Nom du VLAN | Nombres de VLAN et d’adresses disponnible | Plage d’adresses |
|---|---|---|
| VLAN “Filaire Public” | 1 VLAN de 32 adresses | 172.16.10.97/27 - 172.16.10.126/27 |
- Il y a des ecrans qui affichent des informations dans les couloirs. On va donc leurs créer un VLAN spécifique, 32 addresses seront largement suffisantes.
| Nom du VLAN | Nombres de VLAN et d’adresses disponnible | Plage d’adresses |
|---|---|---|
| VLAN “Ecrans” | 1 VLAN de 32 adresses | 172.16.10.129/27 - 172.16.10.12/27 |
- On va aussi evdemment créer un VLAN spécifique pour la serveurs de la DMZ, de 32 addresses.
| Nom du VLAN | Nombres de VLAN et d’adresses disponnible | Plage d’adresses |
|---|---|---|
| VLAN “DMZ” | 1 VLAN de 32 adresses | 10.54.0.1/16 - 10.54.0.31/16 |
- Et enfin un dernier VLAN “Management”, qui nous permettra d’administrer les divers équipements d’inter-connexion. 32 addresses devrait suffire.
| Nom du VLAN | Nombres de VLAN et d’adresses disponnible | Plage d’adresses |
|---|---|---|
| VLAN “Management” | 1 VLAN de 32 adresses | 172.16.10.193/27 172.16.10.222/27 |
Et voila pour la segmentation de notre réseau!
Voila un tableau de tout les VLANs pour résumer:
| Nom du VLAN | Nombres de VLAN et d’adresses disponnible | Plage d’adresses |
|---|---|---|
| VLAN “Ligues” | 80 VLANs de 32 adresses | 172.16.0.1/27 - 172.16.9.254/27 |
| VLAN “Wifi Publique” | 1 VLAN de 4096 adresses | 172.16.16.1/20 – 172.16.31.254/20 |
| VLAN “Administration” | 1 VLAN de 27 adresses | 172.16.10.1/27 – 172.16.10.30/27 |
| VLAN “Reprographie” | 1 VLAN de 32 adresses | 172.16.10.33/27 – 172.16.10.62/27 |
| VLAN “Multimédia” | 1 VLAN de 32 adresses | 172.16.10.65/27 – 172.16.10.94/27 |
| VLAN “Filaire Public” | 1 VLAN de 32 adresses | 172.16.10.97/27 - 172.16.10.126/27 |
| VLAN “Ecrans” | 1 VLAN de 32 adresses | 172.16.10.129/27 - 172.16.10.12/27 |
| VLAN “DMZ” | 1 VLAN de 32 adresses | 10.54.0.1/16 - 10.54.0.31/16 |
| VLAN “Management” | 1 VLAN de 32 adresses | 172.16.10.193/27 172.16.10.222/27 |
2ième mission : Configuration des équipements et serveur NTP
Nous allons maintenant configurer les équipements d’interconnexion, c’est-à-dire les switch et les routeurs. Il nous faudra aussi créer un serveur NTP et synchronyser nos divers équipements.
- On commence par donner un nom explicite à nos machines.
Voir comment faire ici.
- On devra créer une bannière de connexion pour les équipements.
Voir comment faire ici.
- Puis on s’occupera de créer un serveur NTP et de définir les machines d’interconnexion comme clientes de ce serveur.
Voir comment faire ici.
